Description

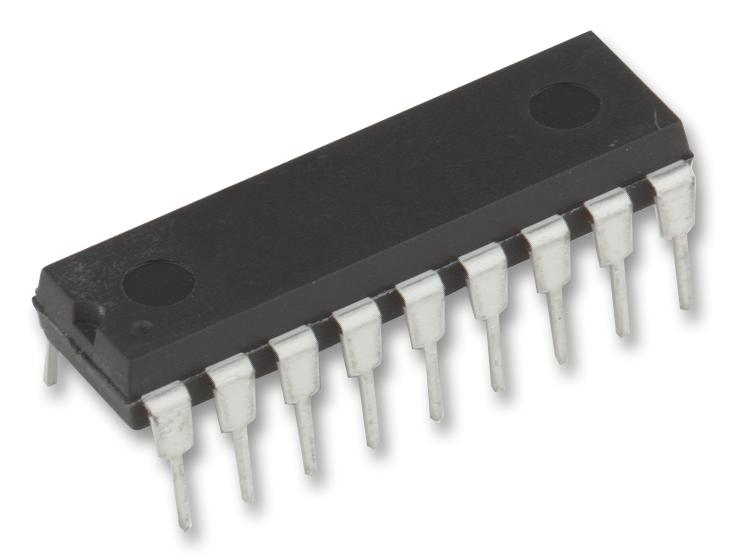

MICROCHIP - MCP23S09-E/P - I/O Expander, 8bit, 10 MHz, SPI, 1.8 V, 5.5 V, DIP
- Chip Configuration: 8bit
- Bus Frequency: 10MHz
- IC Interface Type: SPI
- Supply Voltage Min: 1.8V
- Supply Voltage Max: 5.5V
- Interface Case Style: DIP
- No. of Pins: 18Pins
- No. of I/O's: 8I/O's
- Product Range: -
- Automotive Qualification Standard: AEC-Q100
- RoHS Phthalates Compliant: Yes
- MSL: -
- SVHC: No SVHC (27-Jun-2018)
- Base Number: 23S09
- Communication Function: I/O Expander
- Device Marking: MCP23S09-E/P
- IC Function: 8bit I/O Expander with Open-Drain Outputs
- Logic Function Number: 23S09
- Operating Temperature Max: 125°C
- Operating Temperature Min: -40°C
- Operating Temperature Range: -40°C to +125°C
- Supply Current: 1mA
- Supply Voltage Range: 1.8V to 5.5V
- Termination Type: Through Hole
