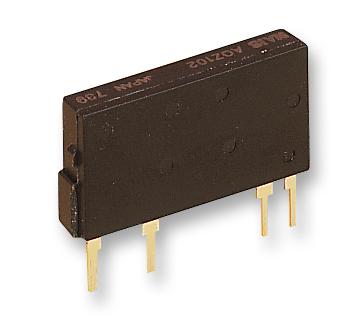

PANASONIC - AQZ102 - MOSFET Relay, 60 V, 4 A, 0.09 ohm, SPST-NO
- Contact Configuration: SPST-NO
- Load Current: 4A
- Relay Terminals: Through Hole
- Load Voltage Max: 60V
- On State Resistance Max: 0.09ohm
- Isolation Voltage: 2.5kV
- Forward Current If: 1mA
- Product Range: -
- SVHC: No SVHC (07-Jul-2017)
- Approval Category: UL Recognised
- Control Current @ 5VDC: 50mA
- Control Current Voltage: 5V
- Control Voltage Type: DC
- Dropout Voltage Vdo: 1.5V
- External Depth: 3.5mm
- External Length / Height: 12.5mm
- External Width: 21mm
- I/O Capacitance: 1.5pF
- Insulation Resistance: 1000Mohm
- Load Current Max: 1A
- Load Current RMS Max: 4A
- Load Voltage DC Max: 60VDC
- Load Voltage Range: 60V
- No. of Pins: 4Pins
- Operating Temperature Max: 85°C
- Operating Temperature Min: -40°C
- Power Rating: 1.35W
- Response Time Off Max: 3ms
- Response Time On Max: 10ms
- Turn Off Time: 0.15ms
- Turn On Time: 3.79ms
